技術分享 | FE-2100SD軟磁材料直流測量裝置的特點和優勢

發布時間：

2024-10-06

來源：

www.fti168.com

金屬軟磁材料直流磁性能測量一直是行業發展的重心之一，而這個技術也取得了突破性的進展，下面我們一起來探討下FE-2100SD軟磁材料直流測量裝置的特點和優勢。

金屬軟磁材料直流磁性能測量一直是行業發展的重心之一，而這個技術也取得了突破性的進展，下面我們一起來探討下FE-2100SD軟磁材料直流測量裝置的特點和優勢。

　　磁性材料的測量需要圍繞不同方面的磁規律進行展開，這些磁規律包括基本的宏觀磁規律和磁單位、物質磁性規律、強磁材料磁化的規律、樣品磁化的規律和物質的磁效應。

　　2021年，IEEE MAGNETICS LETTERS雜志收錄刊登了由巴塞羅那自治大學陳篤行教授帶隊，湖南省永逸科技有限公司完成關于金屬軟磁材料直流磁性能測量突破性進展。

　　通過使用高分辨率直流程控電源和低漂移積分器，以及自動化控制的沖擊法，成功實現了對坡莫合金閉路樣品的直流磁性能參數的準確測量，并在建立渦流模型的基礎上，對掃描法和沖擊法進行定量的分析，為軟磁材料直流磁性能測量的進一步提高提供了全新的思路！

　 FE-2100SD軟磁材料直流測量裝置是一款綜合性的自動軟磁材料直流磁性能測量儀。

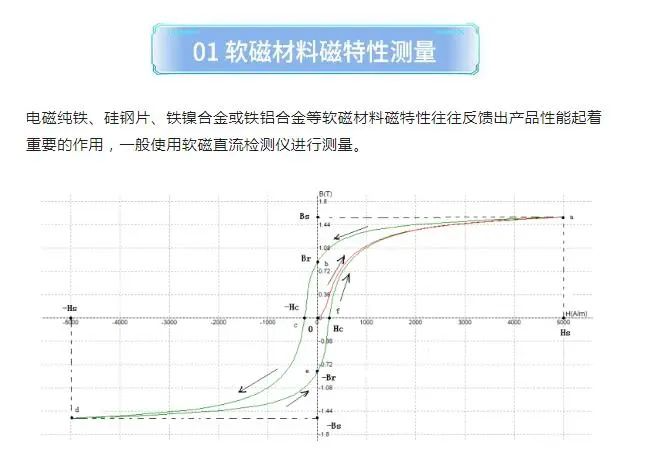

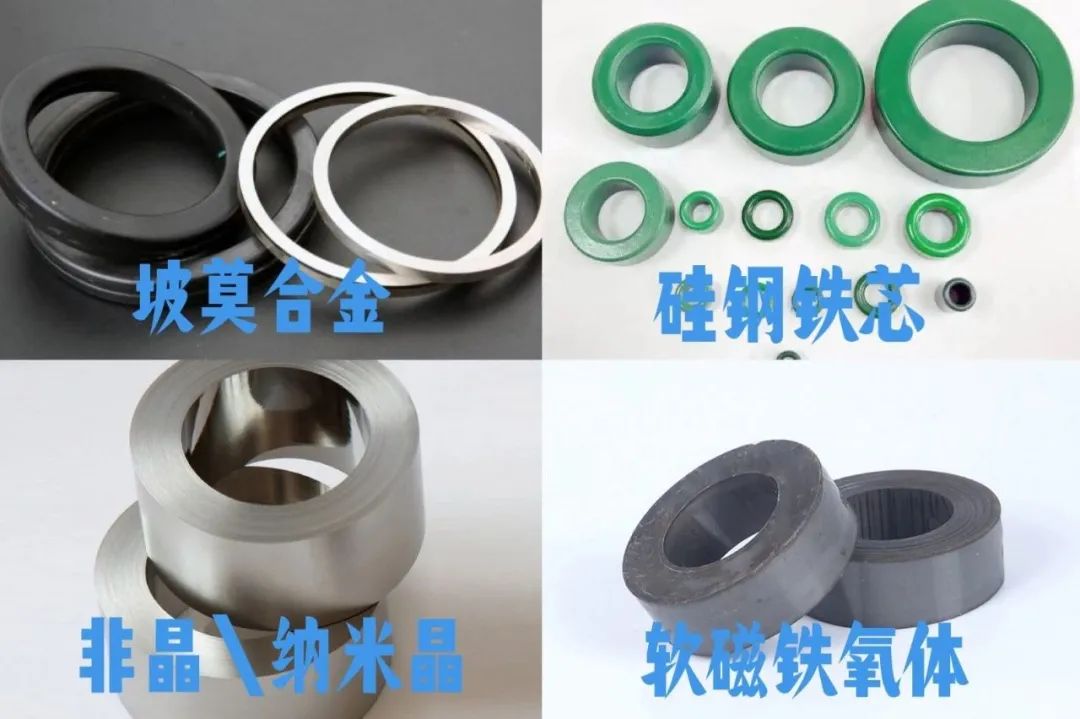

　 FE-2100SD軟磁材料直流測量裝置主要用于測量在直流靜態下的各種軟磁鐵氧體、純鐵、硅鋼、坡莫合金、非晶和納米晶等環樣或開路條棒帶狀軟磁材料的基本磁化曲線和磁滯回線，準確測量其起始磁導率μi、最大磁導率μm、飽和磁感應強度Bs、剩磁Br和矯頑力Hc等靜態磁特性參數。

　　在完成掃描法&模擬沖擊法的基礎上，FE-2100SD軟磁材料直流測量裝置對沖擊波形、信號進行改良提升，同時優化積分器漂移控制技術，在測試微型元件、低Hcj、低Br材料以及鐵芯材料中，處于行業前端水平。

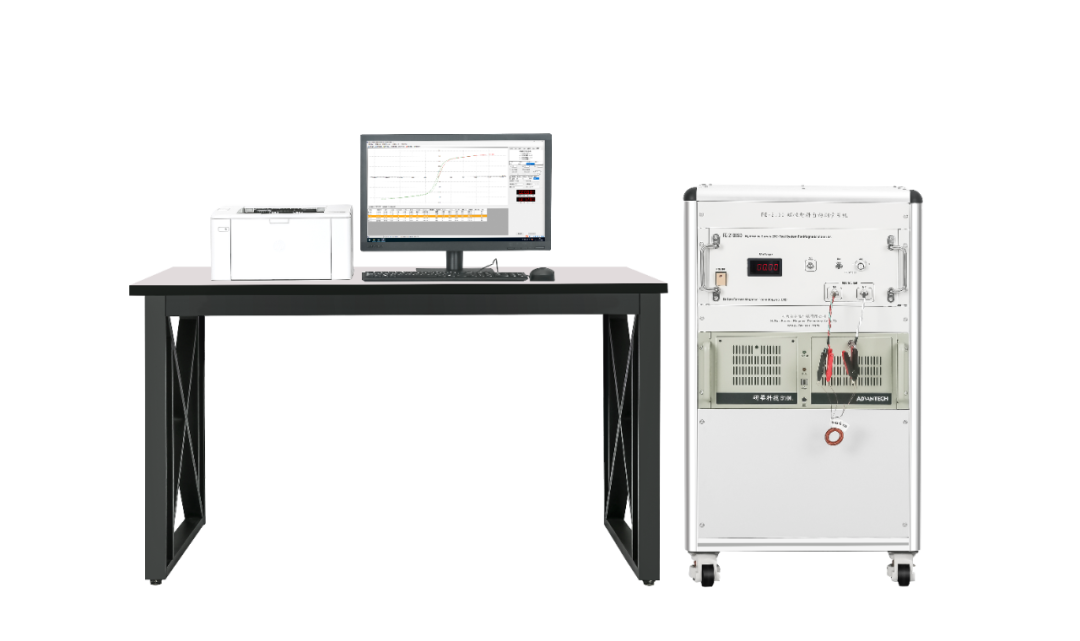

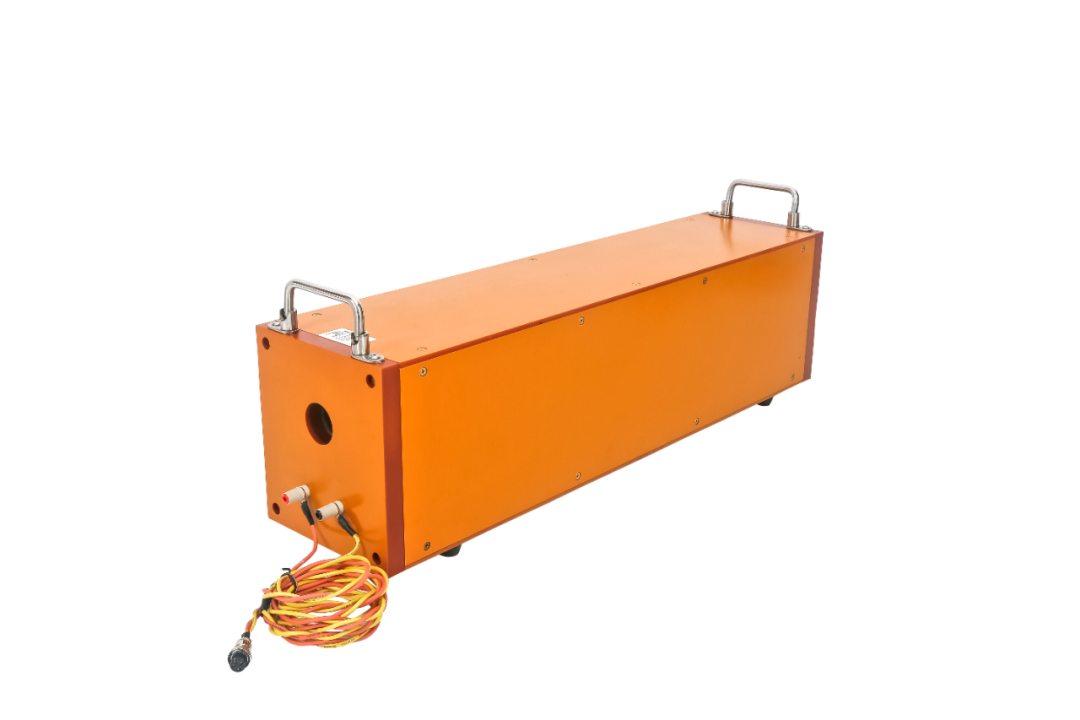

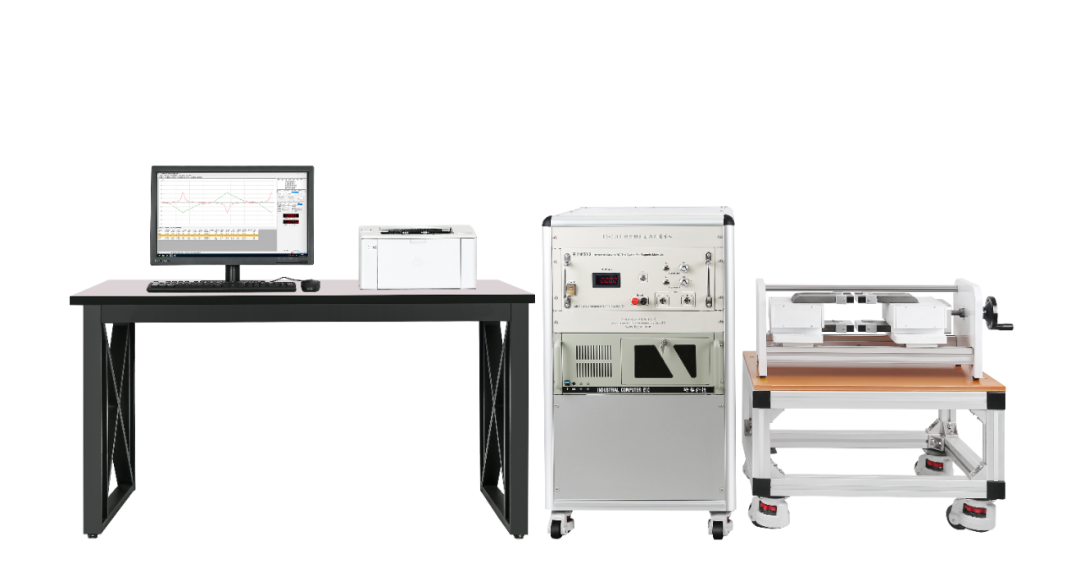

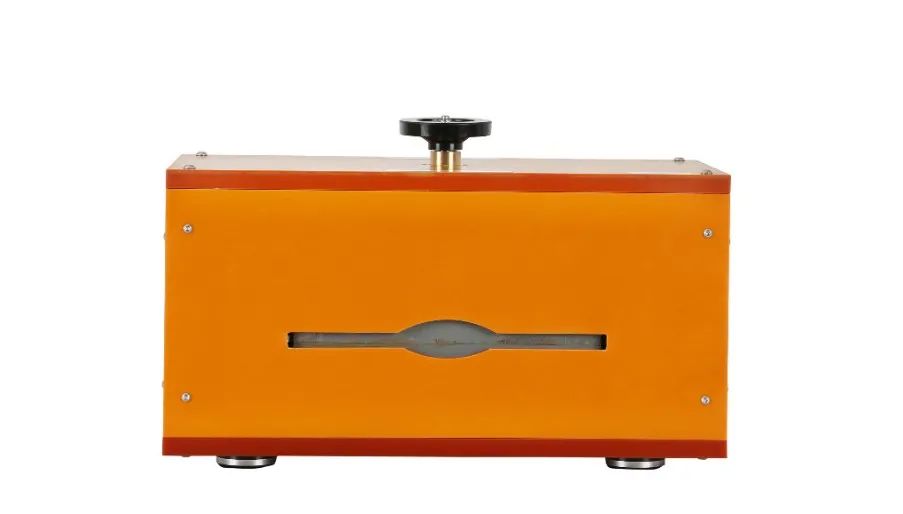

FE-2100SD-3軟磁材料直流測量裝置（搭配B類磁導計）

FE-2100SD軟磁材料直流測量裝置（環狀樣品檢測）

　　 JJF 1830-2020軟磁材料直流磁特性測量儀校準規范，其中對初級電流、磁通、測試線圈常數和磁導計的均勻性的校準規范是基本的，這些也是磁測量工作者可簡單直接做到的，同時對產品制造企業也是基本的要求。

　　但涉及到的磁特性參數的校準規范，包括ui、um、Bs、Br和Hc參數校準，規范中提及電工純鐵和坡莫合金環標準樣品，因標準樣品是對測試設備的檢測水平的判定，校準規范才能順利實施，這里需要插入一個案例進行說明。

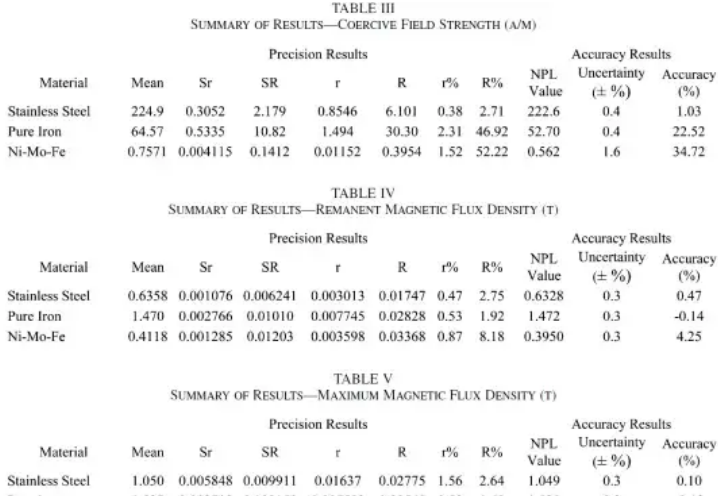

　　關于回線儀測量ASTM A596/A773M-14標準中，其測值質量是根據在2007年所寫的一項10個實驗室（設備來自5個設備供應）對3個樣品的測值比對報告，用其測量精度和對于英國國家物理實驗室（NPL）測值的偏離來說明的。

　　實驗采用了1J85、純鐵和鐵素體不銹鋼，其max相對磁導率為370k、10.9k和1.23k，測回線的磁場Hs分別為為4、400和1200 A/m。比對結果，最壞的情況發生在1J85的Hc，它在實驗室內的典型重復性為1.4%，在實驗室間達52%，所以測試精度是極低的。測試平均值偏離NPL的Hc=0.562 A/m達34.7%！據稱，NPL的測量系統是由可分別較準并可根據需要更換的部件所組成，但未說明是用的什么方法保證其測量正確，應該就是經典沖擊檢流計。

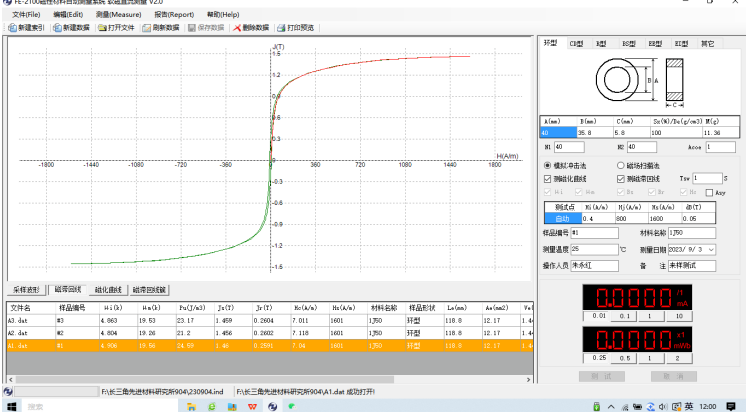

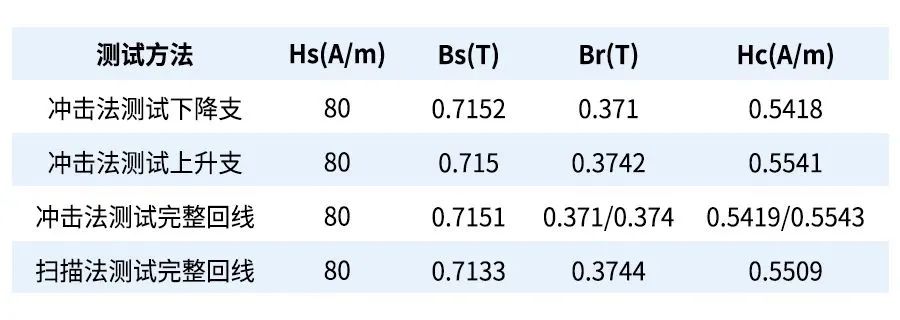

　　湖南省永逸科技有限公司通過長達6年對軟磁材料直流磁性測量的研究，在閉路樣品測量方面已經獲得了兩項發明，可進行掃描法實驗和沖擊法的自動測量，下面提供我們測試1J85的實驗結果。
