FE-2100RC表磁分布測量儀
FE-2100RC機柜式表磁分布測量儀。機柜式表磁分布測量儀是將整體設計為機柜一體化，采用更高移動精度的三軸，增加了多極轉子斜充角度的測試功能，滿足對該測試要求的用戶需要。軟件還增加了平面磁場分布測量，從此開啟了新的測試篇章。
所屬分類：
咨詢熱線：
- 產品描述
- 技術指標
- 測量原理
- 軟件界面
- 部分購買的客戶
-
- 商品名稱: FE-2100RC表磁分布測量儀
- 適用范圍: 圓環、方塊、圓片等
FE-2100RC機柜式表磁分布測量儀。機柜式表磁分布測量儀是將整體設計為機柜一體化，采用更高移動精度的三軸，增加了多極轉子斜充角度的測試功能，滿足對該測試要求的用戶需要。軟件還增加了平面磁場分布測量，從此開啟了新的測試篇章。

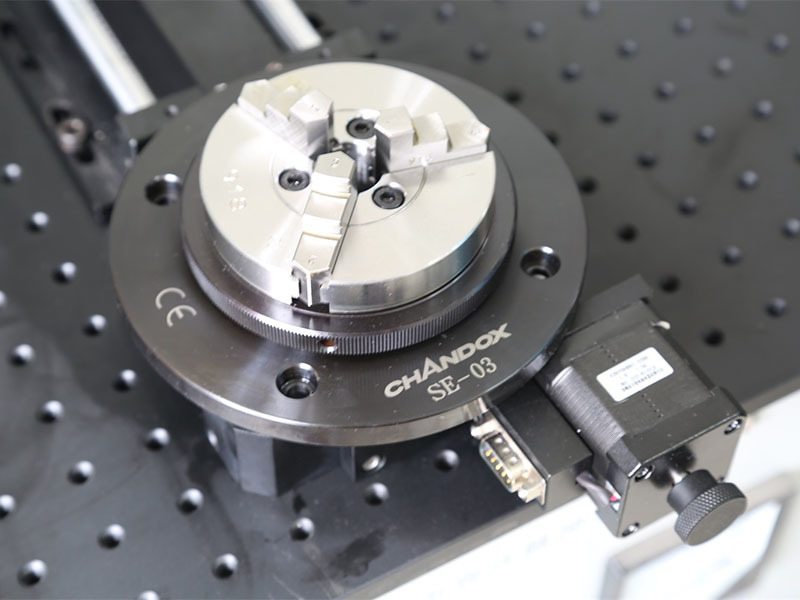

產品簡介 FE-2100R系列表面磁場分布測量儀是結合多極磁環生產廠家和電機企業用戶的實際需求，精心設計測試臺體并控制電機運轉而自主研制的表磁分布測量儀器。隨著科學技術的不斷進步，人們不僅對環形磁材料磁場檢測分析有需求，對于多種形狀的材料甚至是空間磁場的檢驗也提出更多的要求和指標。在現有的經濟和技術的推動下，我公司應市場要求研發了第三代表磁測量產品——FE-2100RC機柜式表磁分布測量儀。機柜式表磁分布測量儀是將整體設計為機柜一體化，采用更高移動精度的三軸，增加了多極轉子斜充角度的測試功能，滿足對該測試要求的用戶需要。軟件還增加了平面磁場分布測量，從此開啟了新的測試篇章。為了更加貼合目前工廠和科研單位的需求，F(xiàn)E-2100RC機柜式表磁分布測量儀專門設計了兩款外型，分別命名為FE-2100RC1和FE-2100RC2，用戶可以根據自己的場地或者工作環境選擇不同型號的設備。FE-2100RC表磁分布自動測量裝置硬件特點 ● 探頭移動XYZ軟件控制自動化動調節，X/Y/Z對應行程300mm/300mm/100mm；● XYZ軸，移動分辨率0.01mm，回位精度±0.02mm；● 三爪卡盤旋轉同心度：0.01mm ，整體同心度優于：0.05mm。● 光學電動平臺，型號：01RS002光學電動動旋轉平臺，變比1：180，精密測量36000步/轉（可設置），測試時間60秒（可設置），臺面直徑：100mm；● 臺灣千島三爪不銹鋼卡盤，型號：SE-03型，鋼制本體，耐用性強；夾爪正反夾持兩用設計，操作方便；抓卡直徑范圍：1.0mm~90mm，大型樣品需要添加治具或無磁臺面平掃；● 無磁鋁合金光學平板樣品載物平臺：平面抖動度低于0.02mm；掃描平面：300mm*300mm；● 測試主機高斯計自動量程0.2k/0.4k/1k/2k/4k/10k/20k共七檔；分辨率：對應各檔滿量程0.2%，400Gs以下，0.1Gs有效；準確度：對應各檔滿量程1.0%。● 測試探頭：厚度2mm,寬度3mm,前端伸出長度：100mm，配置水平掃描和徑向掃描兩款，滿足不同測試要求。● 磁場測量重復性優于：±0.3%。FE-2100RC表磁分布自動測量裝置軟件特點 ● 基于WindowsXP/WIN7的軟件包，掃描檢測磁化體的場強；● 軟件能控制3個線性運動和一個旋轉運動；● 操作人員選擇要掃描的區域和步進；● 開機系統具有自我機械調零功能；● 可自動移動到設定測試點功能并按設定測試步進方式進行連續測試；● 測試完成，可自動回位到停機點，方便樣品的更換。● 其他：配套軟件FE-2100MDT磁場分布測量軟件。滿足功能 ● 各極磁場峰值最大值、最小值和平均值自動測量功能；● 各極磁極寬度最大值、最小值和平均值自動測量功能；● 各磁極面積和半高寬測量自動測量功能；● 零點自動回位功能和帶防抖動無效數據剔除功能；● 自動輸出XY坐標圖曲線功能，XY坐標報告上可以在界面上隨意放大；● 自動輸出極坐標圖功能，極坐標報告上可以在界面上隨意放大；● 自動輸出對應基波諧波分析功能；● 對同一樣品，組合測試點三維磁場分布顯示功能；● 各極角度，峰值，面積列表儲存功能；● 平面掃描，目前設計為探頭對應中心點，掃描XY平面，建立以中心為（0,0，Z）坐標體系，對平面磁場進行顯示，接受用戶對設備的改動要求；● 測試軟件可以中英文切換，測試報告可選中/英報告；● 測試原始數據采用TXT文件保存，可在EXCEL文件打開或其他軟件打開；● 其他：對于多級旋轉卡盤，根據設定參數記錄多種測試樣品規格，自動控制回測試點，停機點和初始點，加快測試效率。Z軸用戶根據實際可進行軟件設置最低限位，避免探頭損壞。關鍵詞:- 表面磁場分布測量儀
- 表磁分布測量
- 表磁分布
- 多極磁環
- 空間磁場
-
標準配置與可選配置FE-2100RC標準配置
FE-2100RC組件
說明
測試平臺

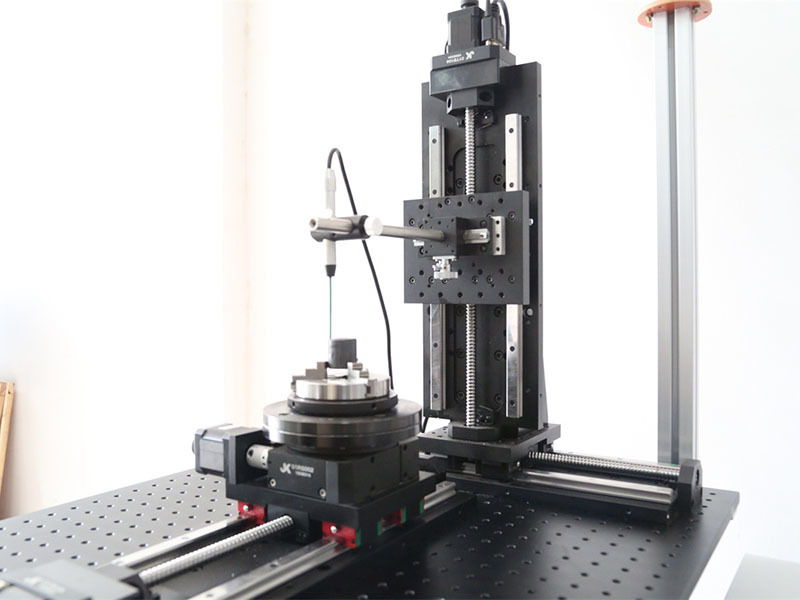

包含探頭電控調節機構、XYZ電動調節系統、光學電動旋轉平臺和精密三爪卡盤。
磁場掃描測試主機
包含自動量程高斯計和步進電機驅動控制中心。
配置軟件
FE-2100RMT多極分布測試軟件和FE-2100MDT平面空間磁場掃描軟件。
標準磁場
提供第三方檢驗報告（100mT）。
其他配置
聯想品牌計算機、HP激光打印機一套；
說明：以上標準配置僅作參考，實際產品清單以簽訂合同為準。FE-2100RC可選配置可選配件
說明
縱向霍爾探頭
量程范圍： 0.2k/0.4k/1k/2k/4k/10k/20kGs七檔自動量程
精 度： 對應各檔滿量程0.5%
準 確 度： 對應各檔滿量程1.0%
橫向霍爾探頭
量程范圍： 0.2k/0.4k/1k/2k/4k/10k/20kGs七檔自動量程
精 度： 對應各檔滿量程0.5%
準 確 度： 對應各檔滿量程1.0%
三維霍爾探頭
根據客戶要求定制，可聯系電磁工程師袁先生：
零高斯腔
磁場屏蔽0.001mT；
FE-2100RC行程及測量范圍（標準配置）步進電機驅動軸技術參數參數 X軸 Y軸 Z軸 位移距離 300mm 300mm 150mm 步進分辨率 0.01mm 0.01mm 0.01mm 回位不確定度 ±0.01mm ±0.01mm ±0.01mm 最大速度 20mm/sec
20mm/sec 20mm/sec 探頭技術參數移動軸 X Y Z 行程
300 300 150 分辨率
0.01mm 0.01mm 0.01mm 回位精度
±0.01mm ±0.01mm ±0.01mm FE-2100RC儀器參數（標準配置）步進電機驅動器性能參數供電電源
12V ~40VDC
容 量
0.1KVA
輸出電流
峰值2.6A/相（Max）
驅動方式
空間矢量雙極恒流驅動
勵磁方式
十六種細分模式可選
絕緣電阻
常溫常壓下＞100MΩ
絕緣強度
常溫常壓下0.5KV，1Min
精密電動旋轉平臺性能參數臺面直徑
100mm
傳動比
180:1
分辨率(8細分)
0.00125°
重復定位精度
＜0.005°
最大速度
25°/s
步進電機
2相
最大靜轉矩
40Ncm
最大中心負載
50kg
-
FE-2100R系列表面磁場分布測量儀的測量原理結構框圖以FE-2100RD為例，如圖所示：

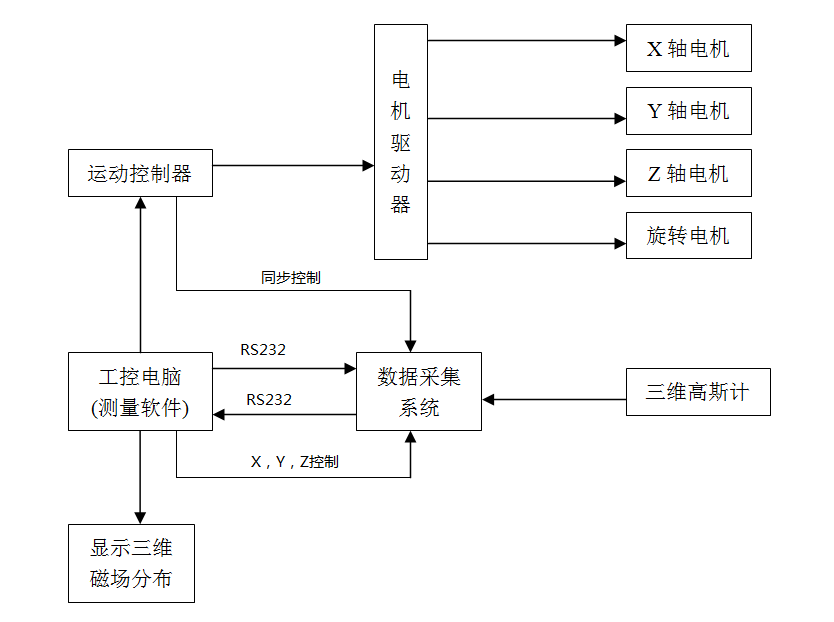

圖2.1 FE-2100R系列測量原理結構框圖FE-2100RD空間磁場分布測量儀主要由工控電腦（測量軟件）、運動控制系統和數據采集系統組成，首先通過工控電腦發送測試命令，控制運動控制系統完成設定的運動軌跡，同時同步控制數據采集系統工作，數據采集系統通過霍爾傳感器采集Ｘ、Ｙ、Ｚ方向的數據，然后將數據傳送給工控電腦進行數據處理，最后得到三維磁場分布圖。FE-2100RA多極磁環表磁分布測量儀的測量原理結構框圖與FE-2100RD相比，沒有X、Y、Z三軸控制系統，也不配置三維高斯計，使用的是一維的測試探頭。FE-2100RB龍門式表磁分布測量儀的測量原理結構框圖與FE-2100RD相比，基本相同，只是不配置三維高斯計，使用的是一維的測試探頭。FE-2100RC機柜式表磁分布測量儀的測量原理結構框圖與FE-2100RD相比，也基本相同，只是不配置三維高斯計，使用的是一維的測試探頭。 -
產品名稱 FE-2100RA FE-2100RB FE-2100RC FE-2100RD 二次元分析 √
√ √ √ 直角坐標顯示 √ √ √ √ 極坐標顯示 √ √ √ √ 軸向3D分布 √ √ √ √ 斜充測試 √ √ √ 帶一維平面描述 √ √ 三維磁場描述 √ 1、多極磁環表磁分布直角坐標圖
2、多極磁環表磁分布極坐標圖
3、多極磁環表磁分布諧波分析圖
4、多極磁環表磁分布3D展開網面圖
5、多極磁環斜充3D網格圖（俯視）
6、多極磁環表磁分布3D網格圖
7、多極磁環斜充分析圖
8、方型磁體表磁分布3D網格圖
9、方型磁體表磁掃描3D網格圖
10、電磁鐵空間磁場3D網格圖
11、電磁鐵空間磁場3D網格圖（俯視）
-
新加坡科技研究局?jǐn)?shù)據存儲研究院2套杭州博世電動工具有限公司（全茂實業發展（上海）有限公司）廈門盈德興進出口有限公司5套麥格昆磁（天津）有限公司深圳市美泰微電機有限公司安徽龍磁科技股份有限公司淮南律動電機制造有限公司深圳市大疆創新科技有限公司上海旌先磁體科技有限公司上海世因機電科技有限公司杭州帕菲科技有限公司海安縣巨力磁材有限責任公司常州雷利電機科技有限公司常州高新磁鋼有限公司馬鞍山磁源科技有限公司余姚市愛優特電機有限公司溫州市飛揚電氣有限公司安徽郎溪天奇磁業有限公司東昌電機（深圳）有限公司第五事業部浙江永昌電氣股份有限公司天長市展鵬電子科技有限公司廈門銀佳華電子有限公司新鄉市源野電子股份有限公司浙江英洛華磁業有限公司福州泰全工業有限公司自貢市江陽磁材有限責任公司無錫名杰磁業有限公司山西金開源實業有限公司臺州威斯頓機電有限公司臺州新威樂機電有限公司四川省四力磁業有限公司常州祥明電機有限公司Matesy-GmbH德昌磁業廠常州市多維電器有限公司肇慶龍頭電器科技股份有限公司紹興康健精密不銹鋼有限公司南京泰正福機電設備有限公司福州泰全工業有限公司2套海軍工程大學寶時得機械（中國）有限公司華意壓縮機股份有限公司包頭金山磁材有限公司上海葆碩磁性材料有限公司東莞序錦磁鐵制品有限公司浙江順動科技有限公司蘇州群重自動化設備有限公司杭州永磁集團有限公司東莞佳盈電子有限公司
